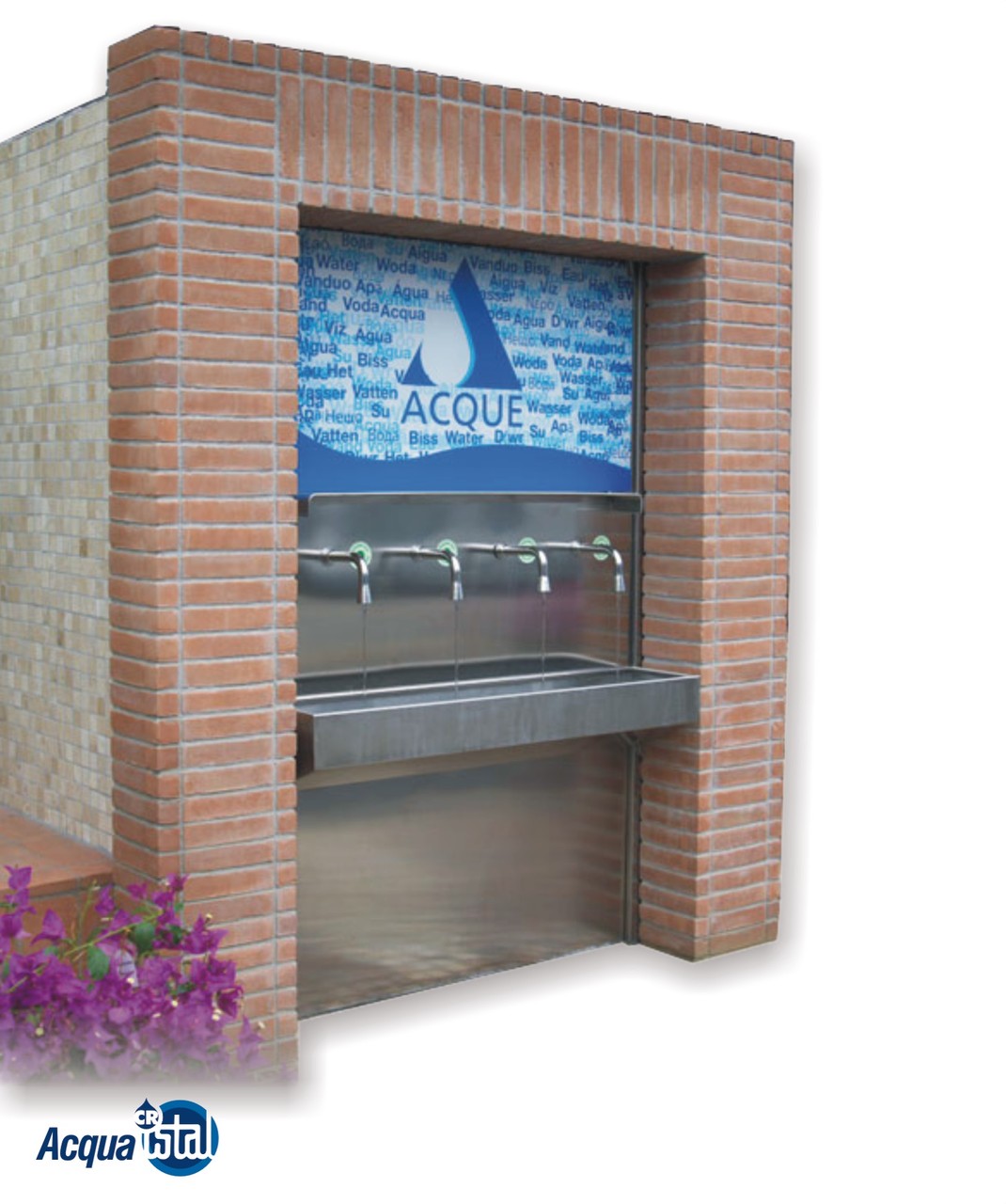

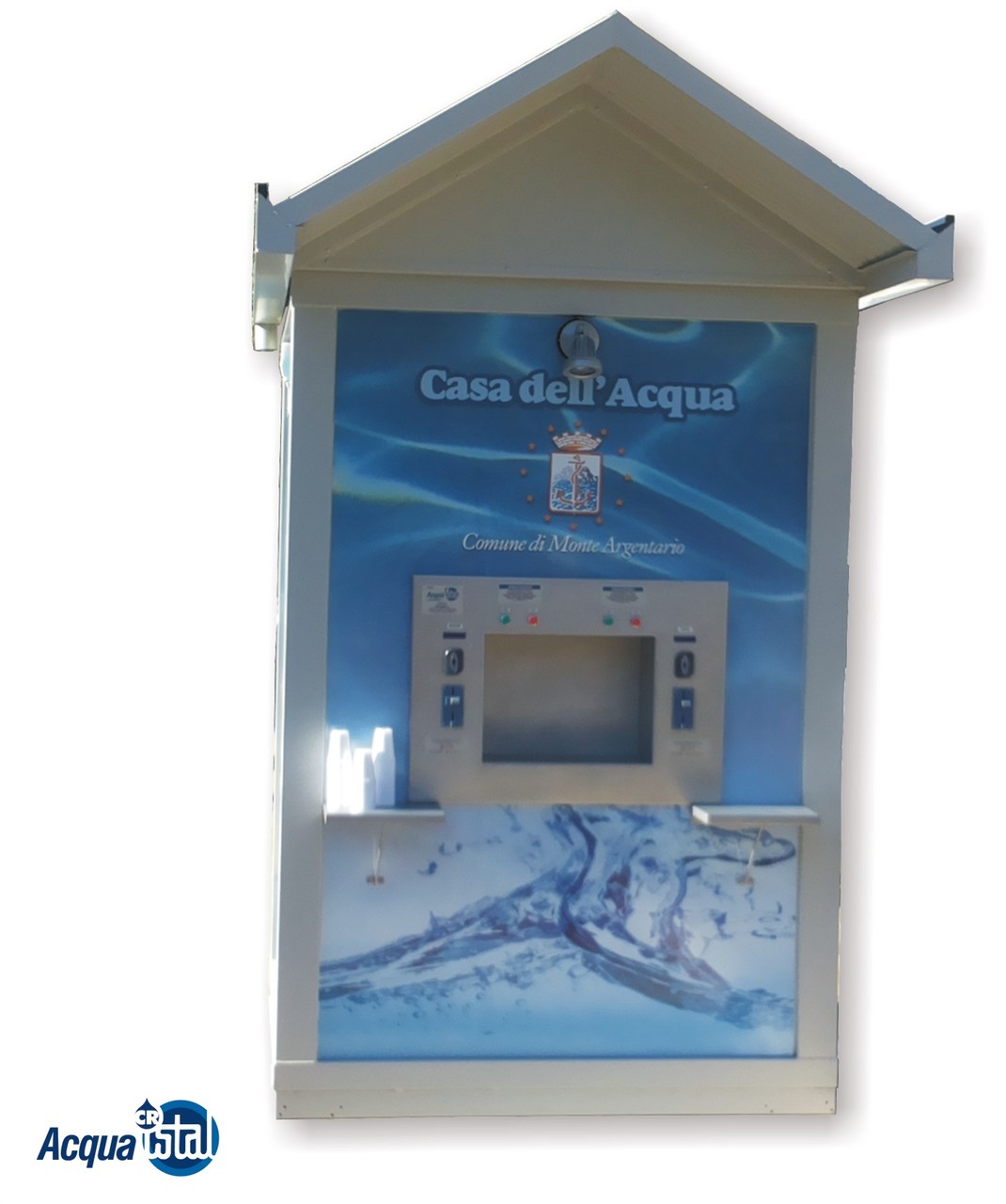

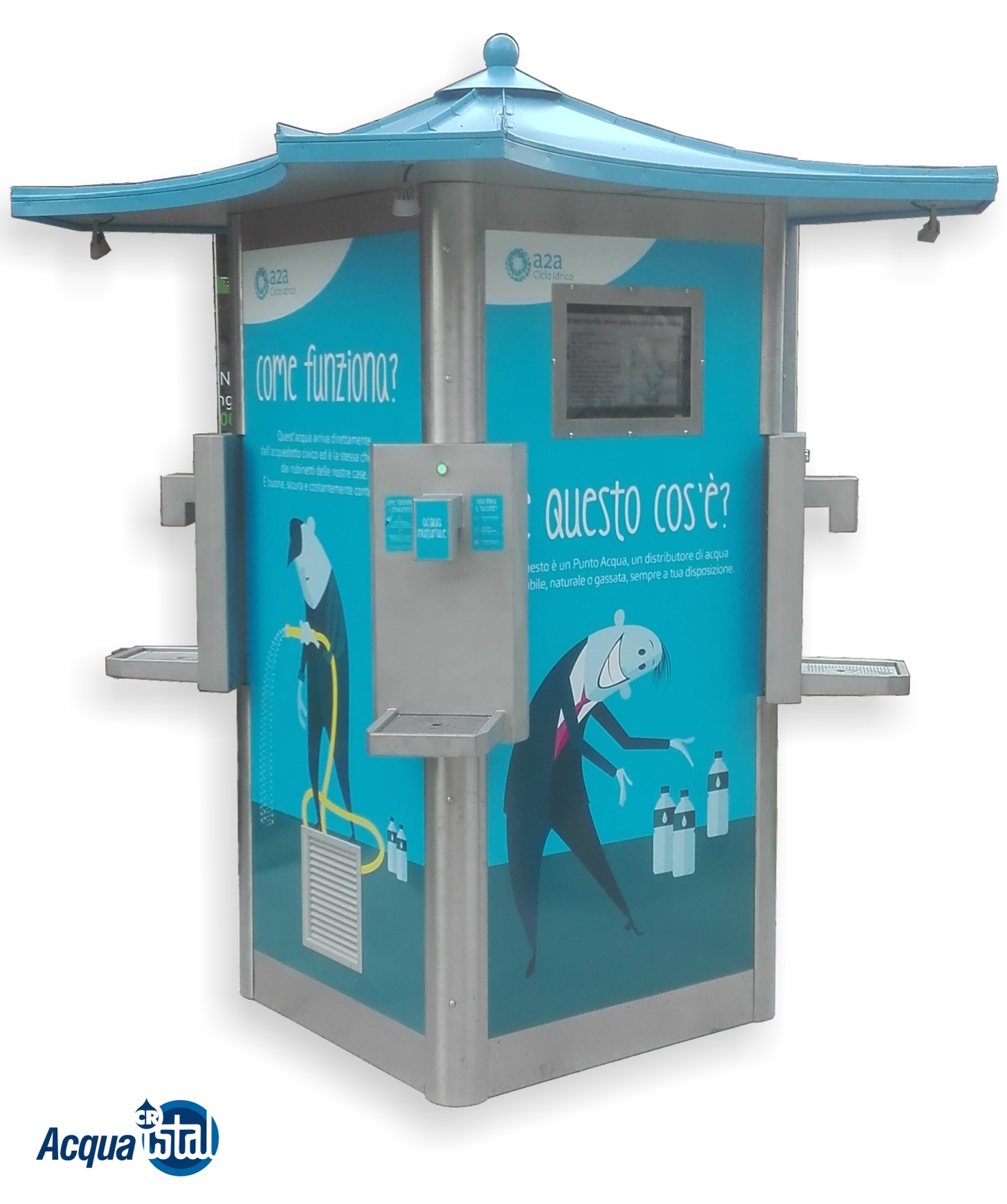

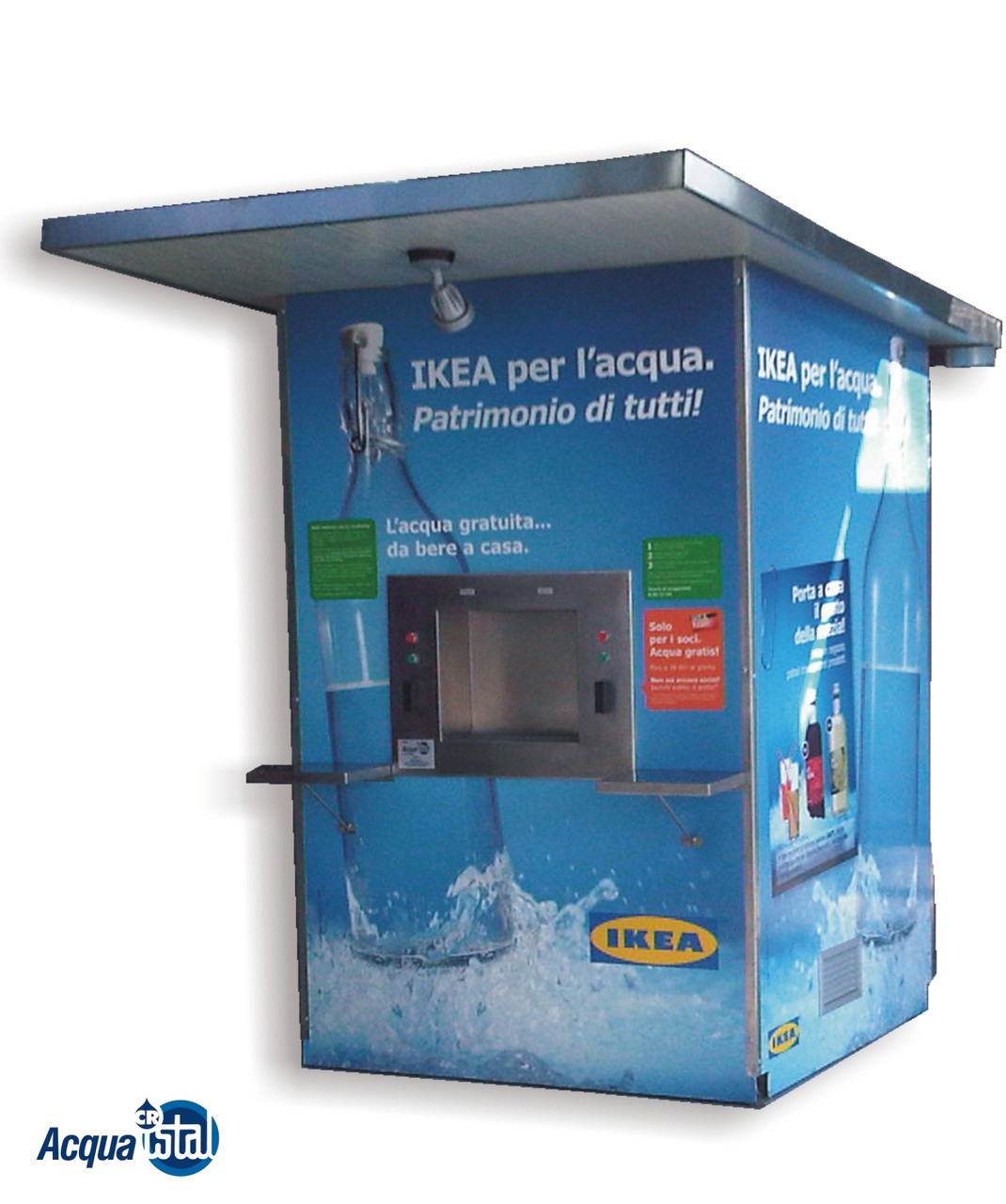

Alcuni modelli installati


Il fontanello che cos’è?

Il fontanello «Acqua CR-ISTAL»- ideale per strutture ricettive, parchi pubblici o privati, Comuni - è un impianto che filtra l’acqua di rete ed eroga acqua di alta qualità, gradevole al gusto (gassata e naturale), fresca e soprattutto SICURA!!. Collocabile in eleganti strutture che valorizzano l’arredo urbano, il fontanello «Acqua CR-ISTAL» migliora la qualità della vita perché preserva l’ambiente grazie alla riduzione dei rifiuti in plastica, favorendo un reale risparmio per ogni famiglia.

In base alle esigenze della committenza e/o alle caratteristiche dell’acqua da trattare, sono possibili ampie personalizzazioni. Ciascun impianto potrà essere provvisto di sistema di refrigerazione, garantendo un’acqua sempre fresca e di un sistema di gasatura.

Il fontanello «Acqua CR-ISTAL» presenta un elevatissimo grado di automazione che riduce drasticamente le operazioni di manutenzione. Sono possibili, su richiesta del committente (sempre previa analisi chimica dell’acqua da trattare) personalizzazioni al fine di ottenere acqua particolarmente leggera.

Il fontanello «Acqua CR-ISTAL» è realizzato con una serie di trattamenti che conferiscono all’acqua un gusto gradevole per l’assenza del cloro, l’assenza di particelle in sospensione e l’assenza di batteri. Durante la notte l’impianto è sanitizzato automaticamente, fino all’ugello di erogazione mediante uno speciale dispositivo brevettato (Brevetto n°0000276554). Il fontanello «Acqua CR-ISTAL» è un’impianto che eroga acqua potabile trattata e gassata conforme al D.M. Salute 25 del 07/02/2012 («Disposizioni tecniche sulle apparecchiature finalizzate al trattamento dell’acqua destinata al consumo umano».)


I trattamenti standard

FILTRAZIONE MICRONICA: usata come prefiltrazione, agisce come barriera fisica trattenendo gran parte dei solidi sospesi.

I nostri filtri utilizzano cartucce da 20 micron anche se in alcuni casi vengono istallate cartucce da 5 o 1 micron (a seconda delle caratteristiche dell’acqua di rete).

FILTRAZIONE A CARBONI ATTVI: scopo del carbone attivo è quello di trattenere il cloro, gli odori e i sapori sgradevoli nell’acqua di rete. I nostri filtri contengono carbone estruso che conferisce una elevata capacità di trattenimento e durata. Il contenuto minerale dell’acqua non viene alterato.

DEBATTERIZZAZIONE CON APPARECCHIO A RAGGI U.V.:

i debatterizzatori UV, disponibili di varie potenze, hanno lo scopo di eliminare eventuali batteri residui in uscita dagli altri trattamenti.

FILTRAZIONE ASSOLUTA: viene effettuata tramite un filtro antibatterico subito prima di ogni punto di erogazione ad ulteriore garanzia, dopo l’apparecchio UV.

SANITIZZAZIONE AUTOMATICA: durante la sosta notturna viene effettuata una sanitizzazione di tutto il circuito di trattamento. Questo avviene con il flussaggio di un prodotto sanitizzante. Grazie al nostro brevetto (Brevetto n°0000276554), è impedita la proliferazione dei batteri in tutto l’impianto e soprattutto ai punti di erogazione.


Pannello di erogazione

L’EROGATORE, realizzato in acciaio AISI 304, consente l’inserimento di comuni bottiglie, mentre non potranno essere alloggiate stagne o comunque grandi contenitori, evitando così il formarsi di code di utenti in attesa.

L’EROGATORE è dotato di rubinetto arretrato e protetto da una griglia che impedisce il contatto all’utente e il collegamento a tubazioni flessibili. La parte inferiore è dotata di vaschetta di raccolta acqua di scolo da collegarsi alla rete fognaria. Sul pannello frontale sono previsti:

1 pulsante di start e 1 di stop per ciascun tipo di erogazione. La pressione del tasto start comanderà l’avvio dell’erogazione del volume preimpostato ,denominato “dose”. Premendo il pulsante Stop prima del termine della “dose” l’erogazione sarà fermata fino a nuova pressione del tasto start (anche + volte) e fino al completamento del volume reimpostato. In questo modo potranno essere utilizzate anche bottiglie con capacità diversa da quella di “dose”. Sono possibili sistemi di pagamento con moneta , tessera o con chiavetta ricaricabili direttamente sull’impianto. Un minidisplay visualizzerà il credito residuo.



È possibile differenziare il prezzo della dose secondo il sistema di pagamento utilizzato dall’utente, e della tipologia di acqua selezionata.

I pannelli presentano un solo punto di erogazione per più tipi di erogazione o un punto di erogazione per ogni tipologia di acqua erogata.



Settori di impiego

Settore pubblico



Rappresenta una concreta ed efficace iniziativa al servizio dei cittadini:



Promuove l’utilizzo

della comune acqua di rete;

Non altera le caratteristiche

chimiche dell’acqua di rete;

Favorisce la riduzione dei rifiuti

(bottiglie di plastica);

Garantisce una sicura

conservabilità nel tempo;

Igiene massima: nessun contatto

con dita o oggetti;

Consente la diminuzione

del trasporto su gomma;

Non richiede l’impiego

di personale addetto;

Sensibilizza al rispetto dell’ambiente;

Crea un punto di aggregazione

e socializzazione;

Recupera le spese

con il contributo per acqua gasata...

Settore privato



Rappresenta un beneficio ed un reale vantaggio per le attività e le aziende:



Favorisce la riduzione degli

imballi in plastica (bottiglie);

Consente la diminuzione

dei costi di magazzino;

Abbassa le spese di elettricità

(no frigoriferi);

Non richiede l’impiego

di personale addetto;

Recupera le spese

con il contributo per acqua gasata;

Igiene massima: nessun contatto

con dita o oggetti;

Garantisce una sicura

conservabilità nel tempo;

Sensibilizza al rispetto dell’ambiente;

Fornisce un servizio

che fidelizza il cliente;

Particolare cura e attenzione

per il personale interno e collaboratori...

Scuole, mense, comunità



Erogatori di acqua pensati per palestre, istituti, scuole, mense e comunità in genere. Sono impianti di ridotta dimensione che forniscono un servizio piacevole e benefico per tutti.



Favorisce la riduzione degli

imballi in plastica (bottiglie);

Abbassa le spese di elettricità

(no frigoriferi);

Non richiede l’impiego

di personale addetto;

Sensibilizza al rispetto dell’ambiente;

Maggiore cura e attenzione

per il personale interno, collaboratori, studenti, clienti e pubblico in genere.



Modelli base

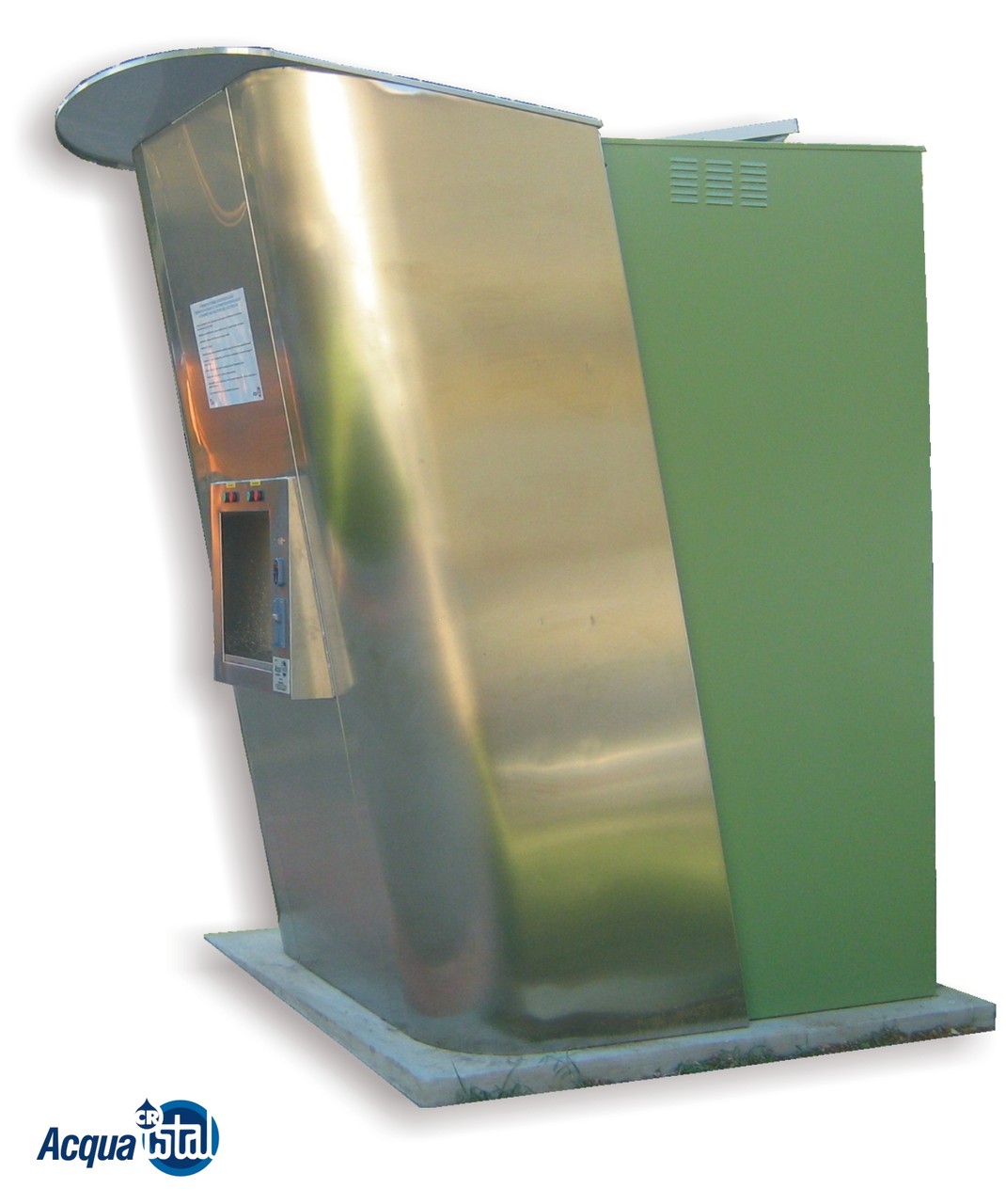

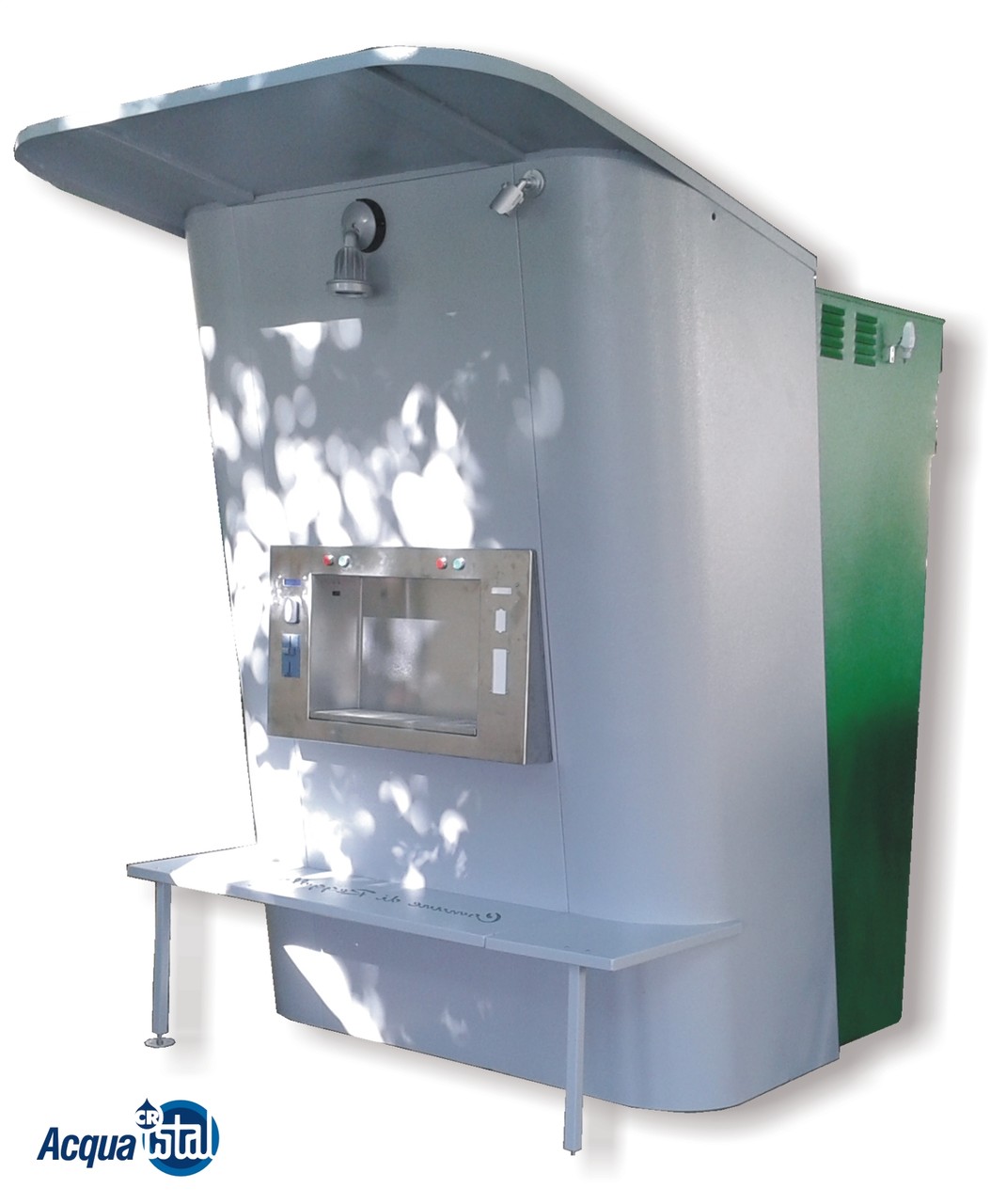

MODELLO «DELPHINA»



Cabina in lamiera di alluminio coibentata (spessore 20/10) con frontale sagomato, verniciato in colori RAL a scelta;

Vano erogatore in acciaio inox;

Un aggetto della copertura e la forma sporgente della cabina garantiscono protezione da sole e pioggia;

Accesso alla cabina tramite porta posteriore con chiusura di sicurezza;

La cassetta per la raccolta delle monete con chiusura a lucchetto, posizionata all’interno della cabina, ha la maniglia per il trasporto;

La cabina è fissata terra su base in cemento predisposta dal committente, con tasselli a espansione;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru e “bilancino”, escluso dalla fornitura;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



2 piani in acciaio inox posti

lateralmente al vano di erogazione per l’appoggio delle bottiglie;

Illuminazione interna

con comando da interruttore;

Illuminazione esterna

con comando da crepuscolare;

Griglie di aerazione;

Decalogo ed istruzioni d’uso

su pannelli serigrafati a colori.



Possibilità di

Installazione di ripiano frontale utilizzabile come panchina o piano di appoggio, personalizzabile.

DIMENSIONI BOX (escluso tettoia)



Profondità circa 130 cm

Larghezza circa 140 cm

Altezza circa 220 cm

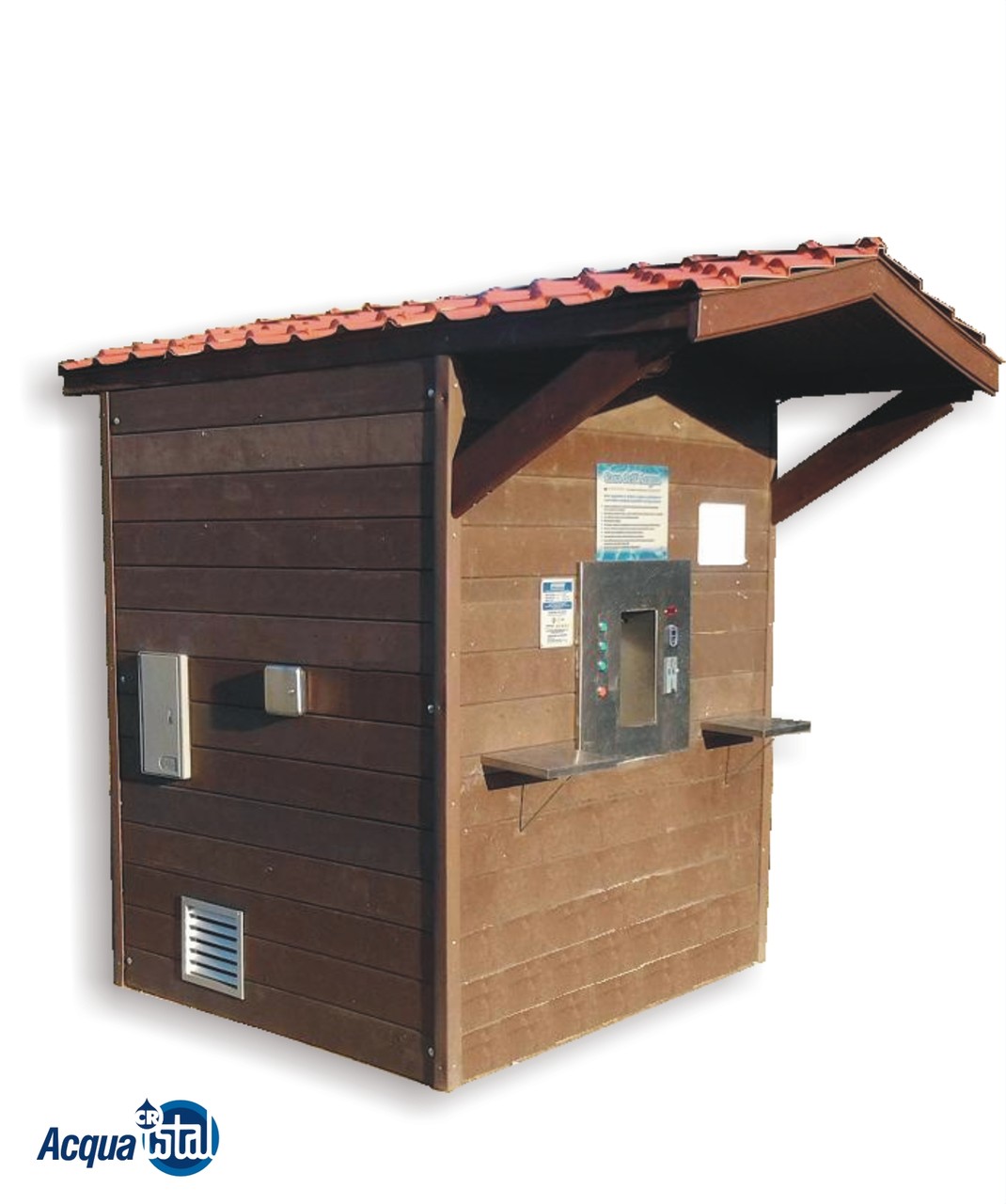

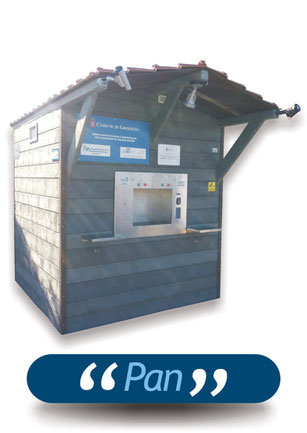

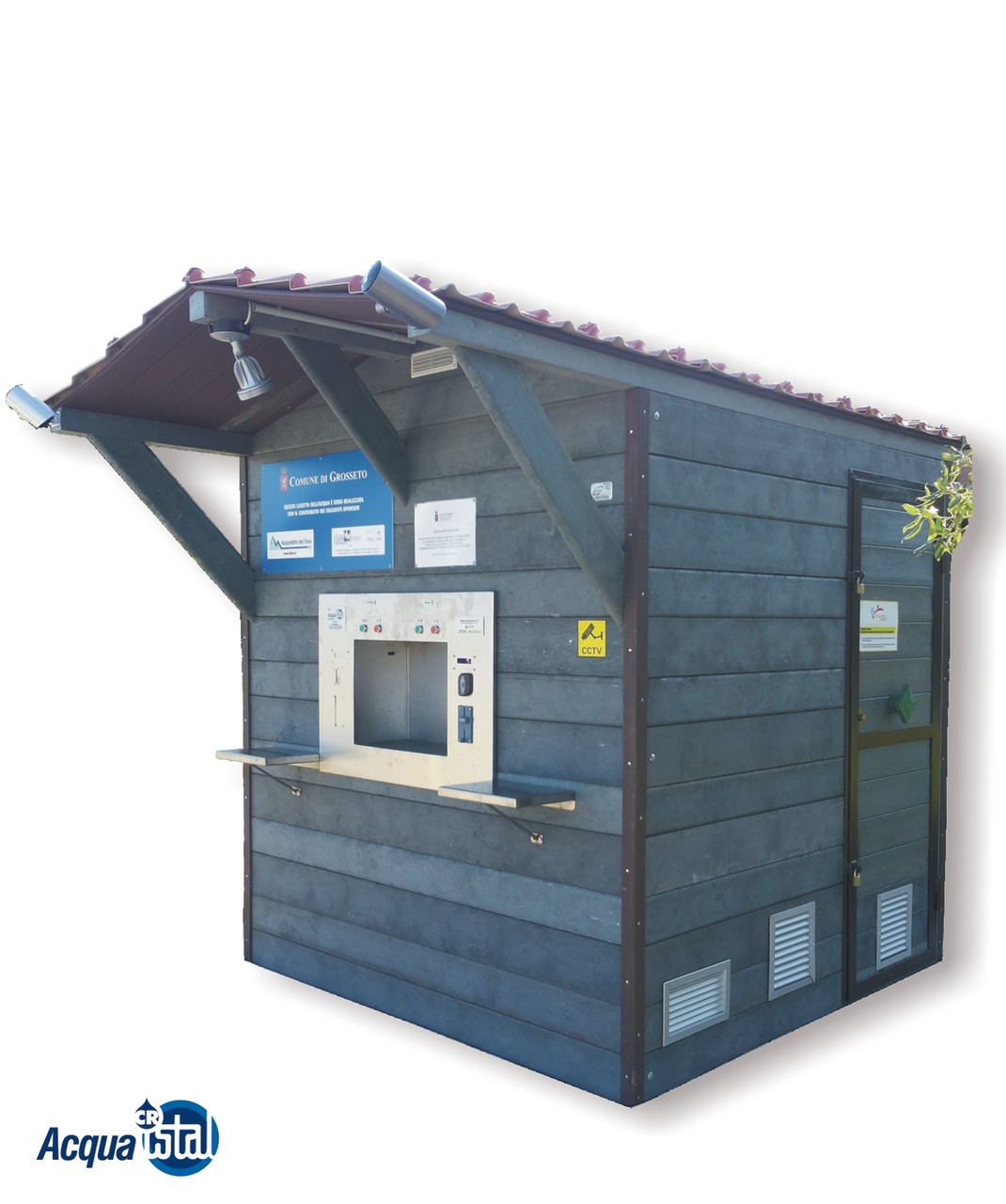

MODELLO «PAN»



Struttura realizzata al con plastica riciclata proveniente da raccolta differenziata;

Vano erogatore in acciaio inox;

 Pareti in perlinato di spessore 30/32 mm, disponibile in vari colori;

Pareti assemblate con travi portanti 80x80 o 90x90;

Il pavimento è costituito da pannello microforato in poliuretano;

Il sottotetto è in plastica alleggerita;

La sopra-copertura è in finto tegolo Marsigliese;

Porta zincata con chiave serratura;

Bullonerie zincate resistenti all’usura;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



2 piani in acciaio inox

posti lateralmente al vano

di erogazione per consentire agli utenti l’appoggio di ceste e bottiglie;

Illuminazione interna

con comando da interruttore;

Illuminazione esterna

con comando da crepuscolare;

Griglie di aerazione;

Decalogo ed istruzioni d’uso su pannelli serigrafati a colori.

DIMENSIONI BOX (escluso tettoia)



Profondità circa 150 cm

Larghezza circa 150 cm

Altezza circa 220 cm

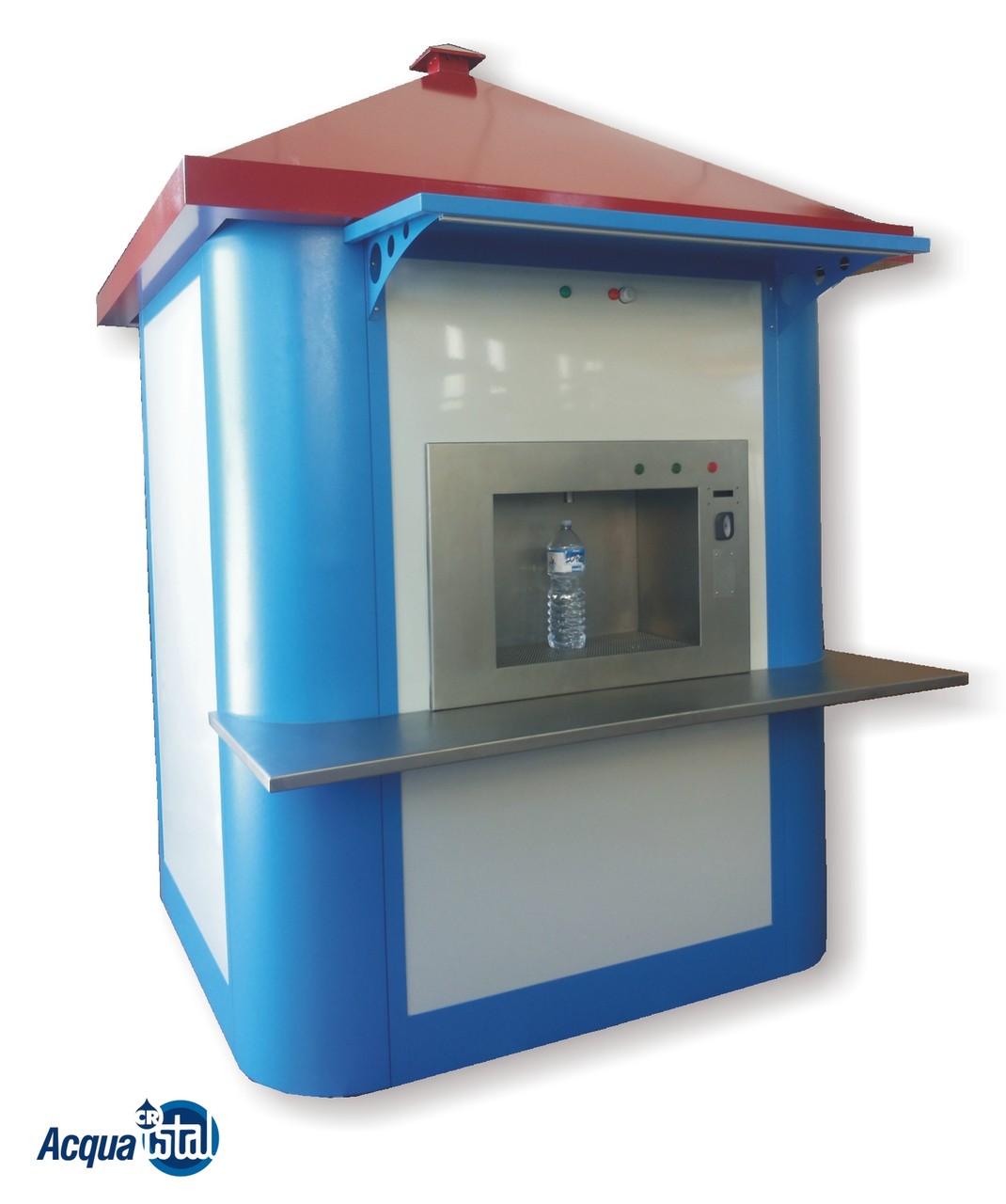

MODELLO «NETTUNO»



Cabina a base quadrata, tetto a 4 falde realizzata con componenti totalmente riciclabili, ecocompatibili e con elevato isolamento termico;

Vano erogatore in acciaio inox;

Copertura sporgente anti-pioggia;

La copertura e le pareti sono in lamiera esterna e interna in alluminio verniciato a forno con inserito all’interno un pannello

in lana di vetro di spessore 4 cm.;

La porta di accesso è dotata di chiusura di sicurezza;

La copertura degli utenti al prelievo è assicurata da una tettoia in alluminio;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru e “bilancino”, escluso dalla fornitura;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



1 mensola sulla parete frontale sotto al vano di erogazione per l’appoggio di ceste e bottiglie;

Illuminazione interna con interruttore;

Illuminazione esterna da crepuscolare;

Griglie di aerazione;

Decalogo ed istruzioni d’uso su pannelli serigrafati a colori.



Possibilità di

Realizzazione e applicazione stampa su vinile di loghi, immagini e didascalie secondo la grafica fornita dal cliente.

DIMENSIONI BOX (escluso tettoia)



Profondità circa 180 cm

Larghezza circa 180 cm

Altezza circa 240 cm

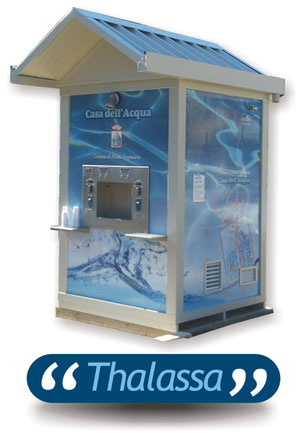

MODELLO «THALASSA»



Box con pareti in pannelli

sandwich coibentate spessore 40 mm (esterno lisce), particolarmente

resistente agli atti vandalici

ed agli sbalzi di temperatura;

Il tetto è a doppia falda in pannelli sandwich con lamiera superiore grecata preverniciata. L’aggetto di gronda sul fronte protegge l’utente dalla pioggia;

Il telaio del Box è in tubolari in acciaio zincato e sopra-verniciato;

Piano di calpestio in alluminio

mandorlato su legno;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru e “bilancino”, escluso dalla fornitura;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



  2 piani in acciaio di lato al vano di erogazione per l’appoggio di ceste;

Illuminazione interna e prese;

Illuminazione esterna crepuscolare;

Griglie di aerazione;

Decalogo ed istruzioni d’uso su pannelli serigrafati a colori.



Possibilità di

Realizzazione e applicazione stampa su vinile di loghi, immagini e didascalie secondo la grafica fornita dal cliente.

DIMENSIONI BOX (escluso tettoia)



Profondità circa 150 cm

Larghezza circa 150 cm

Altezza circa 250 cm

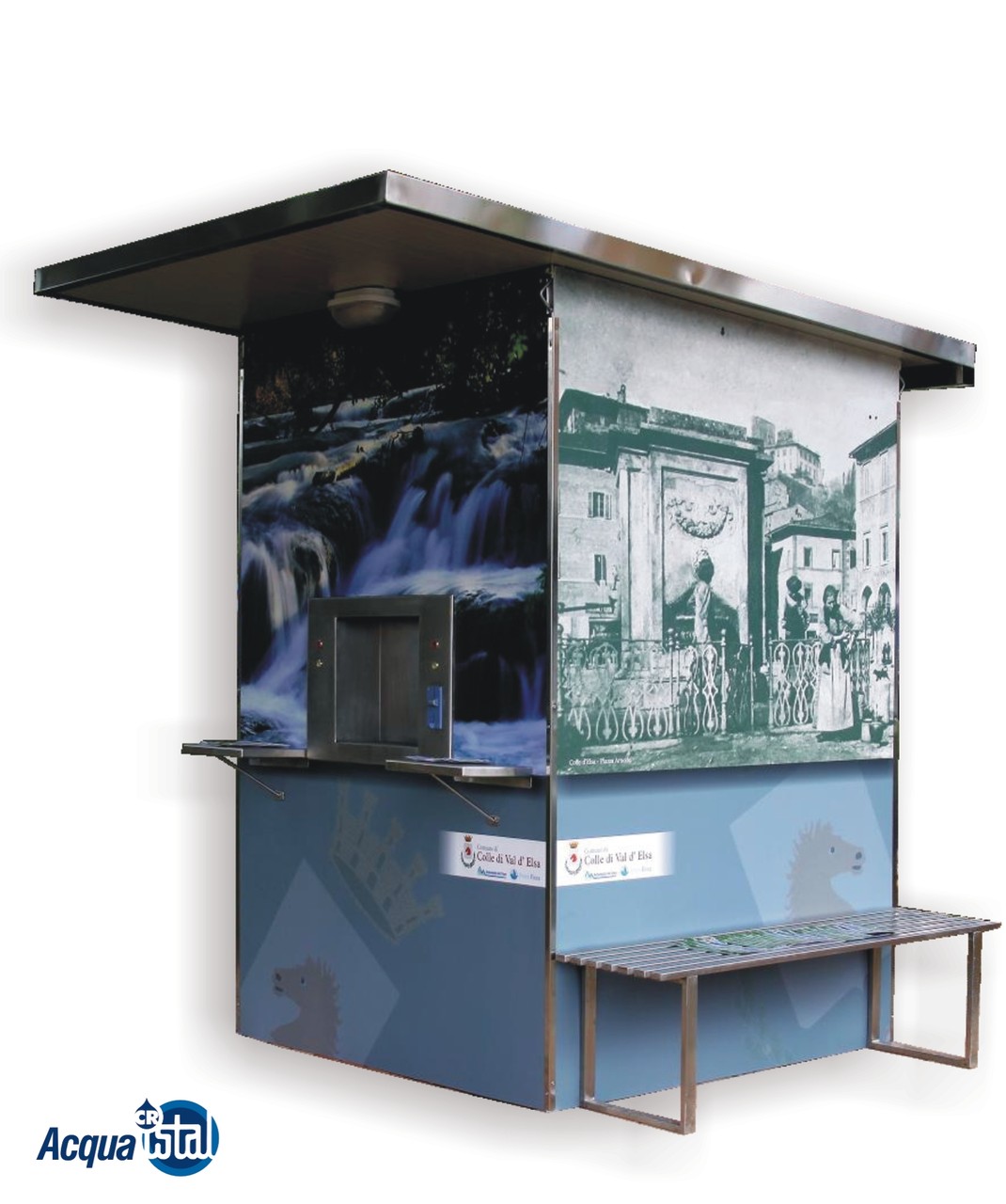

MODELLO «ELECTRA»



Box con pareti in pannelli

sandwich coibentate spessore 40 mm (esterno lisce) e telaio in tubolari verniciato a forno (colore RAL a scelta), particolarmente resistente agli atti vandalici ed agli sbalzi di temperatura;

Il tetto è in pannelli sandwich

con lamiera superiore grecata

preverniciata;

L’aggetto di gronda sul fronte protegge l’utente dalla pioggia;

Le scossaline sono realizzate in lamiera verniciata a forno (RAL a scelta), il piano di calpestio è in grigliato zincato “antitacco”;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru e “bilancino”, escluso dalla fornitura;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



  2 piani di in acciaio posti

lateralmente al vano di erogazione per l’appoggio di ceste;

Illuminazione interna e prese;

Illuminazione esterna crepuscolare;

Griglie di aerazione;

Decalogo ed istruzioni d’uso su pannelli serigrafati a colori.



Possibilità di

Realizzazione e applicazione stampa su vinile di loghi, immagini e didascalie secondo la grafica fornita dal cliente.

DIMENSIONI BOX (escluso tettoia)



Profondità circa 140 cm

Larghezza circa 240 cm

Altezza circa 220 cm

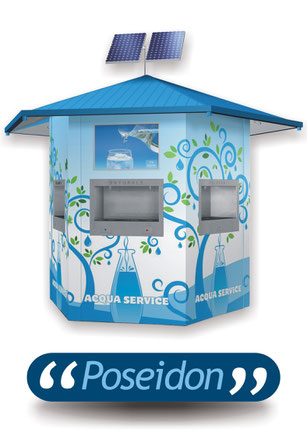

MODELLO «POSEIDON»



Box con piedini di livellamento (non necessita di base in massetto cemento);

Struttura di acciaio zincato doppio

profilo con spessore 45/10 (piantoni

laterali) e 80/10 (telaio): garantisce

eccezionale resistenza a tentativi di intrusione e manomissione;

Tetto in acciaio zincato 20/10, gronde in acciaio zincato 10/10, predisposizione per inserimento faretti a led;

La gronda sporgente su tutti i lati

protegge l’utente dalla pioggia;

Tutte le parti di acciaio a vista sono verniciate in poliestere a caldo in forn (colori RAL a scelta);

Pavimento interno in alluminio mandorlato su pannello multistrato;

L’intera struttura (con apparecchiature) è sollevabile con muletto o con gru e “bilancino”, escluso dalla fornitura;

Pulsanti e piani di appoggio consentono l’utilizzo anche ai diversamente abili.

DOTAZIONE



  Ripiani in acciaio per consentire agli utenti l’appoggio di ceste e bottiglie;

Illuminazione interna a led e prese;

Illuminazione esterna a led in ogni lato;

Camino con feritoie di sfiato e tettuccio addizionale anti infiltrazioni;

Decalogo ed istruzioni d’uso su pannelli serigrafati a colori.



Possibilità di

Realizzazione e applicazione stampa su vinile di loghi, immagini e didascalie secondo la grafica fornita dal cliente.

DIMENSIONI BOX (escluso tetto)



Profondità circa 235 cm (escl. tetto)

Larghezza c.ca ogni lato (6) 140 cm

Altezza c.ca 240 cm
